1.本說明書提供儲能式點焊機安裝，操作及維修資料，以便取得高效率操作，更安全的使用。
2.儲能式點焊機是采用電容儲存能量。在瞬間釋放出大電流，大電流流過焊接點時，在焊接點間相互熔接的焊接方式。由于焊接時間短，焊接電流大（焊接時間只在千分之—秒內完成 ），減少了工件在焊接過程中因過熱產生氧化和變形的情況，因此得到廣泛的應用。
3.本機能焊接鐵、不銹鋼等金屬，也能焊接銀，銅，鋁等難焊金屬以及兩種不同金屬之間的焊接。
4.本機特別適用于對焊接熱能要求嚴格的場合。例如：精密儀器、儀表的零件、電真空器件、金屬細絲以及異種金屬工件之間的焊接。對于繼電器簧片、定時器的簧片觸點、電容器的引出片、微電機的引出線與銅件、汽車電器所用銅接頭等的焊接效果尤其顯著。

規格

　　1.主要技術規格：
額定儲能量 800焦耳
額定電壓和功率 三相 380VAC
額定頻率 50HZ
充電電壓 80V—380V
儲能電容分四組并聯 共11880uf
電極壓力 60—343N
電極行程 15mm
工作周期 2秒
焊接電流放電時間 約3毫秒
2.焊接能力：
不銹鋼零件 1.20mm+1.20mm
黃銅（H62） 0.8mm+0.8mm
鋁合金（LY2） 0.6mm+0.6mm
3.外形尺寸：970(W)*600(L)*1250(H)
4.重量：約 120Kg
5.消耗功率：小于3KW

主要零部件

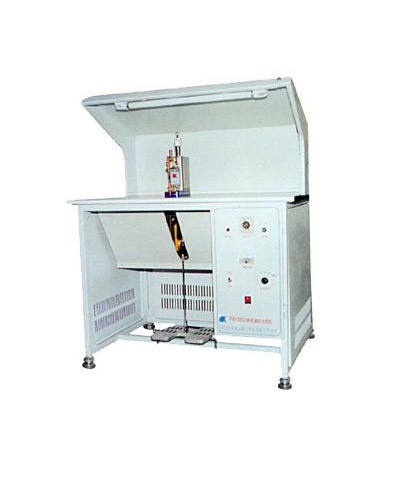

　　1.JH-21A焊接機頭（導向采用滾柱式直線導軌）或普通機頭
2.機架與燈罩
3.電器控制箱
4.焊接變壓器

精密儲能點焊機主要技術參數

型號	****儲能量(焦耳)	電極行程(mm)	焊接壓力(N)	電源電壓及功率	焊接能力(mm)	型式
PW320J	320	20	10-300	單相220V、1.5KW	0.8+0.8不銹鋼 0.6+0.6黃鋼	臺式
PW500J	500	20	10-300	單相220V、1.5KW	1+1不銹鋼 0.8+0.8黃鋼	臺式
PW600J	600	20	10-320	單相220V、2KW	1+1不銹鋼 0.8+0.8黃鋼	臺式
PW800J	800	25	20-360	單相220V、3KW	1.1+1.1不銹鋼 0.9+0.9黃鋼	臺式
PW1000J	1000	25	50-360	三相380V、3KW	1.2+1.2不銹鋼 1+1黃鋼	臺式
PW1200J	1200	25	50-400	三相380V、3KW	1.3+1.3不銹鋼 1.1+1.1黃鋼	臺式
PW600Q	600	30	100-500	單相220V、2KW	1+1不銹鋼 0.8+0.8黃鋼	氣動
PW800Q	800	30	150-600	單相220V、3KW	1.1+1.1不銹鋼 0.9+0.9黃鋼	氣動
PW1000Q	1000	30	150-800	三相380V、1.5KW	1+1不銹鋼 0.8+0.8黃鋼	氣動
PW1200Q	1200	50	200-1000	三相380V、3KW	1.3+1.3不銹鋼 1.1+1.1黃鋼	氣動
PW1500Q	1500	50	400-2000	三相380V、3.5KW	1.5+1.5不銹鋼 1.2+1.2黃鋼	氣動
PW2000Q	2000	50	600-2200	三相380V、4KW	1.6+1.6不銹鋼 1.2+1.2黃鋼	氣動
PW9000Q	9000	75	1500-4800	三相380V、10KW	3.5+3.5不銹鋼 3+3黃鋼
